拋丸機，全稱為拋丸清理機，它是一種通過拋丸的形式來做清理的成套設備，可能還有一些人不太了解它。今天我們青島大江機械拋丸機技術部的人員就來給大家詳細介紹一下：

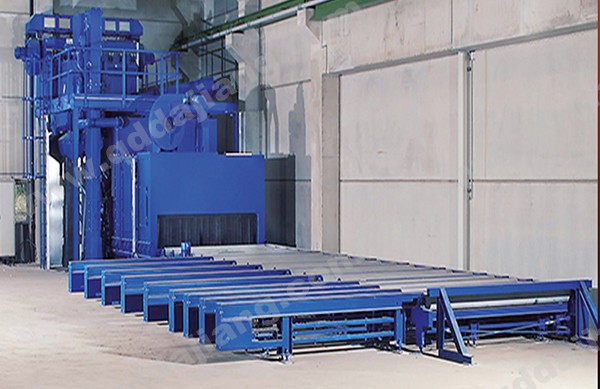

拋丸機 (shot blasting machine) 是指利用拋丸器拋出的高速彈丸清理或強化鑄件表面的鑄造設備。拋丸機能同時對鑄件進行落砂﹑除銹和清理。有些地區在口頭上也稱打砂機、噴砂機。

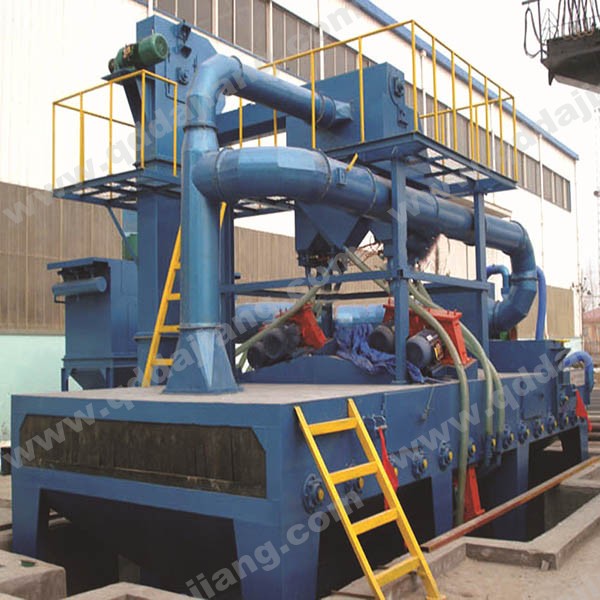

拋丸機主要由拋丸器、分離器、螺旋輸送機、提升機、工件輸送系統、除塵器及電控系統組成。下面我們再來說說主要部分的工作原理：

1、拋丸器的工作原理

拋丸器是拋丸機配件的核心組成部分。拋丸器由葉輪分裂輪定位套主軸等部件組成。

鋼丸通過自身重量從料斗流入分丸輪，分丸輪以與主軸相同的速度轉動，帶動鋼丸轉動。在離心力的作用下，鐵球被壓向定向套的內側，當鐵球到達定向套的開口處時，鐵球被拋出開口，被高速旋轉的葉片接收，并沿葉片從內到外加速運動，后以~m/s的速度以扇形拋向待清洗工件，使待清洗工件表面得到清洗。調整定位套的開口位置可以改變鋼丸的拋擲方向，使拋擲的鐵丸盡可能多的拋擲到待清理的工件上。定向套筒的不正確定位不僅降低了拋丸的效率，而且增加了弧形保護板的磨損。定向套筒出口的尺寸將影響鋼丸的擴散角(扇形之間的夾角)。出口越大，擴散角越大，清洗效果越差。因此，定向套的開口磨損后，需要及時調整。當磨損超過毫米時，需要更換。

影響拋丸機清理效率的主要參數是鋼丸的拋丸速度和拋丸量。彈射速度越高，沖擊力越大。隨著每單位時間拋丸量的增加，每單位面積拋到清潔工具上的鐵丸密度也會增加。增加彈丸速度距離的影響。鋼丸從拋丸機中拋出后，由于運動過程中的空氣阻力，速度將逐漸降低。在正常情況下，鐵球的動能損失增加約%。一般來說，待清理工件表面與拋丸機中心線之間的距離為。如果距離太近，鋼丸痕跡太深，噴射面積太小，如果距離太遠，清洗效果會降低。



2、分離器的工作原理

從斗式提升機流入的砂?；旌衔飶牡撞柯菪斔偷礁边x擇區的上部，砂?；旌衔锿ㄟ^底部螺旋沿副選擇區全長內的分離器均勻輸送，形成瀑布狀的砂粒流簾。同時，除塵風機通過分離器的出氣口排出空氣，利用重力風選有效地將流簾中的彈丸與被砂狀金屬氧化物鱗片碎片破碎的彈丸粉塵分離，然后彈丸粉塵經底篩二次過濾后流入儲料倉，儲存后進入下一步回收利用。

在下落過程中，顆粒砂混合物被水平氣流推向顆粒，從而形成傾斜的曲線運動軌跡。由于顆粒的比重和顆粒大小不同，偏轉的程度也不同，從而分離出球團礦渣?；覊m被吸入除塵器進行凈化處理。粉碎的顆粒砂屑等進入廢物儲料斗。合格的拋丸和一些小碎片被再次篩入顆粒儲料斗進行回收。

分離器的佳分離效果是通過調節閘板上重錘的位置、一級和二級撇渣板上調節板的位置以及管道上的蝶閥來實現的。合理調整可獲得良好的分離效果，分離效率可達90%以上。

布輪軸上裝有脈沖輪，可以檢測和跟蹤布輪的工作狀態。如果發生堵塞和不旋轉，信號將立即反饋給可編程控制器，發出警報或逐步停止，以確保設備的安全運行。

鋼丸的選擇直接關系到工件的清洗效果和工件的表面質量，鋼丸的粒度和材料是根據不同的清洗工件來選擇的。



3、提升機的工作原理

提升機由擺線針輪減速器、上下滾筒、輸送帶料斗外殼、張緊裝置等組成

斗式提升機的進料口與螺旋輸送機相連，出料口與分離器相連。

啟閉機蓋采用彎曲成型焊接結構。電梯蓋設有檢修門，可維修和更換提升料斗。打開下蓋上的門蓋可以修理下變速器并消除底部射彈的堵塞。這臺機器用平帶旋轉。工作時，固定在輸送膠帶上的料斗將吊卡底部的粒料吹起，然后在吊卡電機的驅動下，粒料被送到吊卡的頂部，后粒料被離心重力落下，粒料被輸入到粒料砂分離器中。

為了保證輸送帶在工作時不打滑，將滾筒做成鼠籠式，不僅提高了提升帶與滑輪之間的摩擦力，避免了老式光滑滑輪的打滑現象，而且降低了提升帶的預緊力，延長了提升帶的使用壽命。同時，卷揚機配有一套張緊裝置。當皮帶松弛時，可以通過調節起重機上部兩側的調節螺栓來擰緊皮帶。



4、除塵器的工作原理

當含塵氣體進入大型沉降室時，沉降室的截面積遠大于吸塵管道的截面積，因此拋丸機含塵氣體的流量大大降低，流量可降低~倍。在含塵氣體通過沉降室的過程中，較大的塵粒在重力作用下有足夠的時間在沉降室中沉降，凈化后的含塵氣體從沉降室的另一端排出。由于沉降室是一種在重力作用下使灰塵自然沉降的集塵裝置，所以也簡稱為重力沉降室或沉降室。

拋丸機除塵器的沉降室具有結構簡單、成本低、能耗低、壓力損失小、維護管理簡單、可直接處理高濃度含塵氣體等優點。然而，其體積龐大、除塵效率低是其致命的缺點。過去，沉降室主要用于在工業中捕獲大于100微米的灰塵顆粒，或者在多級灰塵收集系統中預收集灰塵。

那么一臺拋丸機是怎樣從生產線上出來的呢？

一臺拋丸機要經過下料、焊接、鑄造、打磨、機加工、組裝、噴涂、打標、試機檢驗合格后方可出廠，經過工人師傅的嫻熟的焊接技術完成拋丸機整體構架的搭建，鋼板焊接完后將室內全部安裝耐磨鑄鐵護板。

后，螺旋輸送機、斗提機、分離器、拋丸器總成，工件輸送系統(電動葫蘆、吊鉤等)、配套除塵器，安裝電控系統，組裝任務完成后，拋丸機將進行負荷試機作業，檢驗合格后出廠，為用戶安裝調試。

以上就是我們技術部人員給大來帶來的關于“拋丸機是做什么的，拋丸清理機的主要功能和工作原理是什么？”詳細說明，如果您對拋丸機還有什么不理解的地方，可以經常關注我們的網站，或直接打電話來，我們技術部人員會給您一個不錯的答復。
